如可調速水泵減振器選用的原則

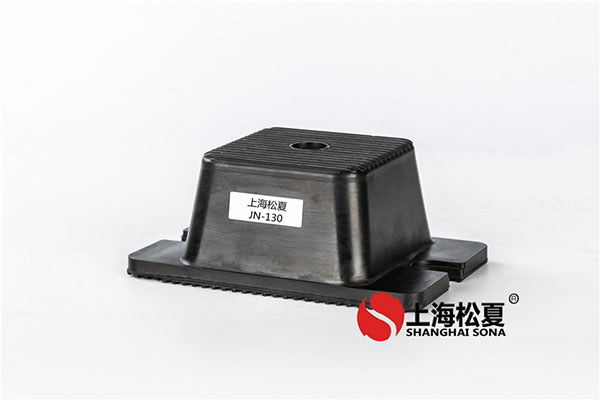

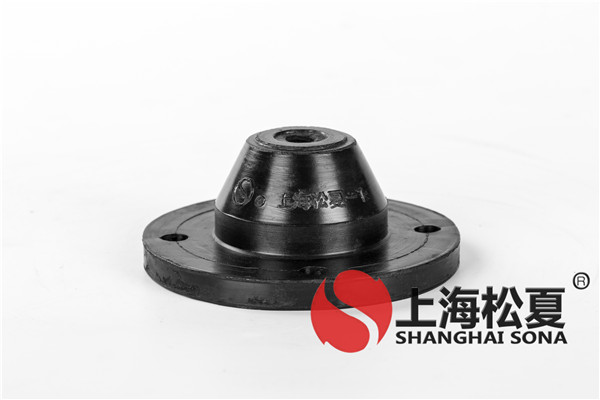

水泵橡膠減震器也稱為橡膠減震器。減振降噪的選擇取決于橡膠本身的彈性性能和設計結構。最后要根據泵減震器的速度、質量和頻率選擇合適的泵。

泵減震器的選用原則：

1、頻率比f(wàn)/f0參考選擇，通常為2.5～5；

2、減震器承受的載荷不應大于減震器的允許載荷范圍；

3、阻尼較小的彈簧減震器與設備基礎之間應設置一定厚度的彈性墊；

4、支撐點數不少于4個，泵較重、體積較大時可采用6-8個；

5、水泵隔振臺座重量應為1.1～1.水泵重量的4倍；

6、水泵重心高時高壓消防水泵減震器高壓消防水泵減震器，應加大隔振臺的尺寸和重量；

水泵減震器安裝注意事項：

1、 阻尼元件應按泵組中心軸對稱布置。橡膠減震墊平面排列可順時針或逆時針排列；

2、當機組減振元件采用六個支撐點時，其中四個設置在惰性塊或型鋼框架的四個角上，另外兩個應設置在長邊線上，并調整它們的位置，使減振元件的壓縮變形盡可能保持一致；

3、臥式水泵機組減振器安裝橡膠減震墊或減震彈簧減震器時，一般情況下，橡膠減震墊和減震彈簧減震器均接地，與惰性塊或鋼架無粘結或它們之間需要固定；

4、立式水泵機組減振安裝使用橡膠減振器時，應在水泵機組底座下方加裝異型鋼架并錨固安裝；型鋼架與橡膠減震器之間應使用螺栓（加彈簧墊圈）固定。在地面或地板上設置地腳螺栓，橡膠減震器通過地腳螺栓固定在地面或地板上；

5、橡膠減震墊的邊緣不得超過惰性塊的邊緣；型鋼框架的支撐面積不得小于阻尼元件頂部的支撐面積；

6、 阻尼墊單層排列。當頻率比不能滿足要求時，可采用多層串聯布置，但阻尼墊的數量不應超過五個。串聯排列的每層橡膠隔振墊的型號、片數、面積和橡膠硬度應完全一致；

7、焊盤和鋼板要用粘合劑粘合。鍍鋅鋼板的平面尺寸應比橡膠減震墊的每一端大10mm。粘接在鍍鋅鋼板上下層的橡膠減震墊應交錯排列；

8、 施工安裝前，及時檢查。安裝時，減振元件的靜態壓縮變形不應超過最大允許值；

9、安裝水泵機組時，安裝水泵機組的支撐地面必須平整并有足夠的承載能力；

10、機組的減振元件應避免與酸、堿、有機溶劑等物質接觸；
